Cara Seting mikrotik Load Balance PCC di Mikrotik


Dikesempatan kali ini aku akan sharing cara menggabungkan 2 koneksi internet menggunakan mikrotik dengan metode load balance PCC.


Load balance (Menggabungkan 2 Router Dalam Satu Jaringan) pada mikrotik yaitu menggabungkan 2 sumber internet yang berbeda bisa difungsikan untuk menambah kecepatan jaringan atau sebagai backup jaringan jika salah satu sumber internet bermasalah.

Langsung saja kita praktek, pertama disini akan saya jelaskan dulu topologi jaringan yang digunakan


Sumber internet pertama (ISP1) menggunakan router ZTE F609 dengan IP 192.168.1.1

Sumber internet kedua (ISP2) menggunakan router Huawei HG8245H5 dengan ip 192.168.2.1

Dan mikrotik yang saya gunakan adalah RB951Ui-2HnD.

Pada port ether 1 mikrotik disambungkan ke router ZTE (isp1).

Dan port 2 mikrotik disambungkan ke router Huawei (isp2).

Port 1 dan 2 menjadi WAN (sumber internet).

Dan port 3, 4, 5 kita bridge sebagai penyebar atau outpot dari 2 koneksi yang digabung.

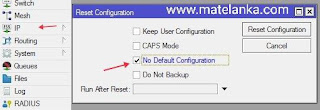

STEP 1 - RESET KONFIGURASI DEFAULT MIKROTIK


Sambungkan kabel lan dari laptop ke port 3 mikrotik.

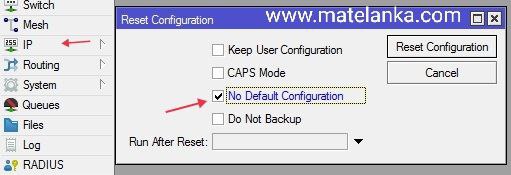

Buka winbox dan login. Pilih system

Pilih reset configuration lalu centang No Default Configuration dan klik reset configuration

STEP 2- MENANDAI 2 SUMBER INTERNET (2 ISP)

Sambungkan kabel lan dari ISP 1 ke port 1 mikrotik. Dari ISP 2 ke port 2 mikrotik

Kabel lan dari laptop tetap terhubung ke port 3 mikrotik

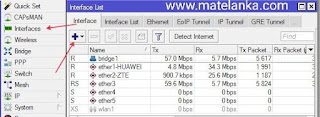

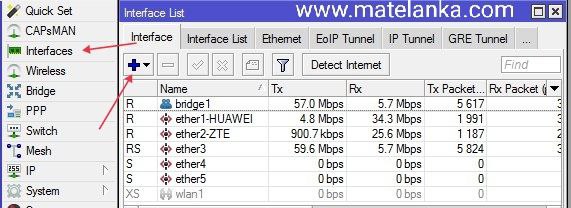

Buka winbox dan login. Klik interfaces

Double klik ether1 kita ganti namanya menjadi ether1-HUAWEI

Double klik ether2 ubah menjadi ether2-ZTE

Diatas hanya contoh kamu bisa menggunakan nama yang berbeda

STEP 3 - MENAMBAHKAN LAN 3,4,5 KE BRIDGE

Selanjutnnya kita gabungkan ether 3, 4, 5 menjadi bridge.

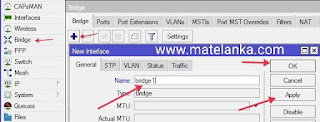

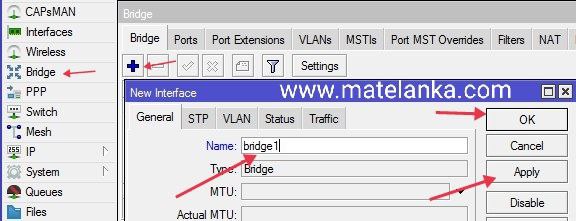

Klik bridge, klik icon tambah

Name bridge1 bisa kalian ubah, jika sudah klik apply dan ok

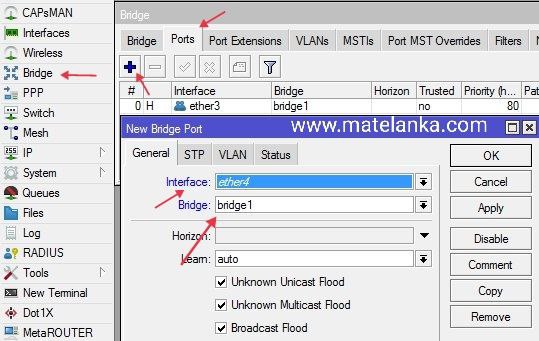

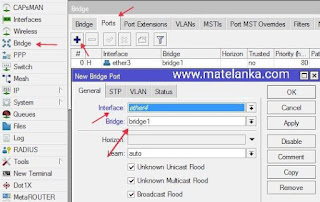

Klik ports disamping bridge

Klik icon tambah

Interface ganti menjadi ether3, lalu apply dan ok

Ulangi langkah diatas untuk menambahkan port 4 dan 5 ke bridge

STEP 4 – MENYALAKAN 2 SUMBER INTERNET

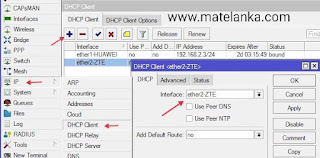

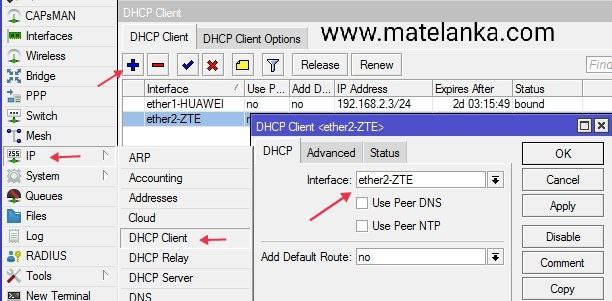

Klik IP dan pilih DHCP Client

Klik icon tambah

Pada interface pilih ether1-HUAWEI, Use Peer DNS dan Peer NTP tidak dicentang. Add Default Route pilih No lalu klik apply dan ok.

Klik icon tambah, interface ganti menjadi ether2-ZTE. Jangan centang Use Peer DNS dan Peer NTP, default route pilih no lalu apply dan ok.

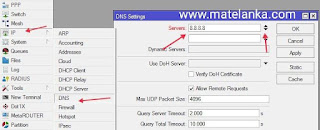

STEP 5 – SET DNS SERVER

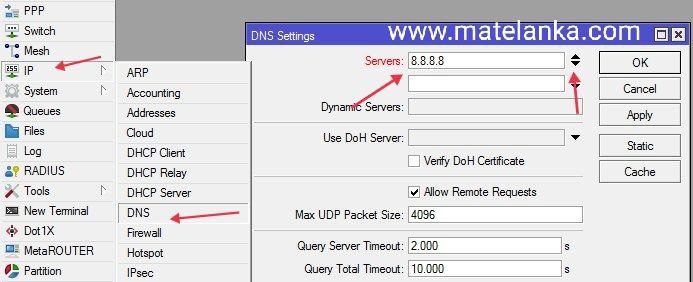

Pilih IP dan klik DNS

Klik kolom pada server masukan dns google

Isi 8.8.8.8 dan 8.8.4.4

Allow remote request centang lalu klik apply dan ok

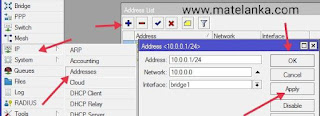

STEP 6 – MENYALURKAN INTERNET KE BRIDGE

Caranya klik IP dan pilih addresses

Klik icon tambah

Pada kolom address masukkan 10.0.0.1/24

Network isi 10.0.0.0

Interface ubah menjadi bridge1

STEP 7 – MENYALAKAN DHCP SERVER BRIDGE

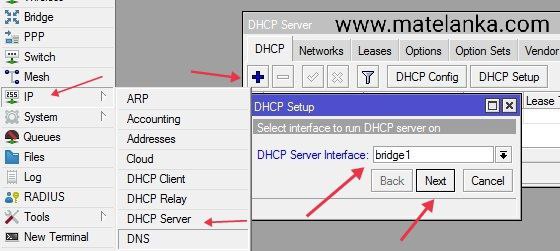

Pilih IP dan klik DHCP Server

Klik DHCP Setup

DHCP Server Interface ubah menjadi bridge1 lalu klik  next

DHCP Address Space : 10.0.0.0/24 dan klik next

Gateway for DHCP Network : 10.0.0.1 dan next

Addresses to Give Out : 10.0.0.2-10.0.0.254 dan klik klik next

DNS Server abaikan saja dan klik next

Lease Time : 00:10:00 dan next

Sampai tahap ini setingan dasar mikrotik sudah selesai. Selanjutnya kita tinggal copy paste script load balance PCC.

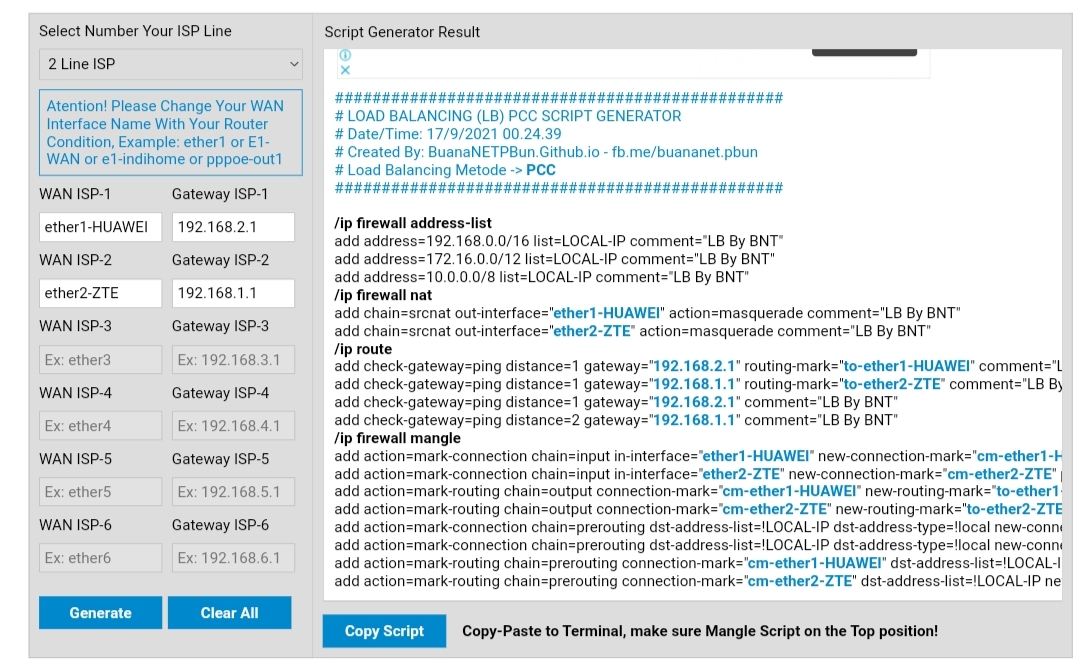

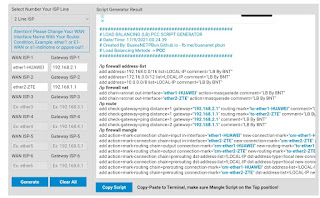

Pergi ke load balance  pcc generator by buananet atau klik disini
Select Number Your ISP Line : Pilih 2 Line ISP

Masukkan “ether1-HUAWEI” dikolom WAN ISP-1 dan "192.168.2.1" di kolom GATEWAY ISP-1

Masukkan  ether2-ZTE” dikolom WAN ISP-2 dan "192.168.1.1" di kolom GATEWAY ISP-2

Lalu klik generate lalu  klik copy script.

Buka winbox dan login, pilih NEW Terminal

Pada kotak terminal klik kanan pada mouse dan pilih paste
Lalu tekan enter 3x
Sampai disini langkah setting load balance pcc mikrotik sudah selesai.

Selanjutnya tinggal sambungkan akses point/switch hub/router/modem tambahan ke port 3, 4, 5 dimikrotik.

Jika kamu memiliki kendala atau pengalaman mengenai loadbalance dimikrotik jangan lupa tinggalkan komentar untuk saling sharing ilmu pengetahuan.
